引脚定义

本页面提供 AJAX 电子调速器的详细接线信息。

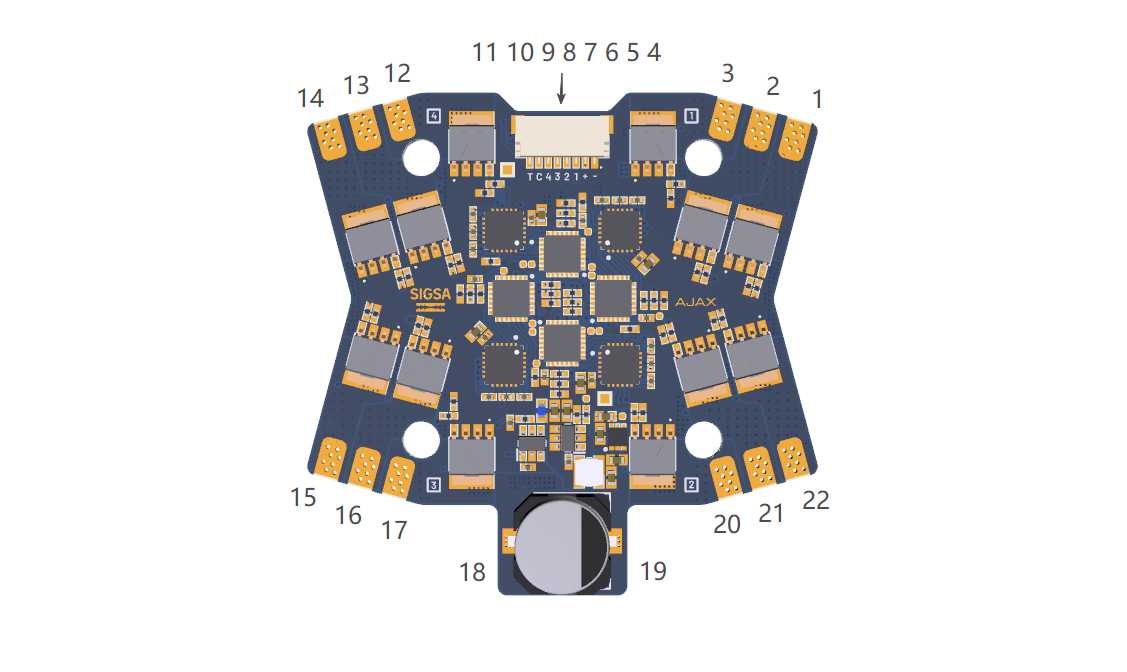

AJAX 引脚图

端口概览

端口描述
1电机1 W相
2电机1 V相
3电机1 U相
4接地 (GND)
5主电源正极 (+)
6电机1 信号
7电机2 信号
8电机3 信号
9电机4 信号
10电流
11遥测
12电机2 W相
13电机2 V相
14电机2 U相
15电机3 W相
16电机3 V相
17电机3 U相
18主电源正极 (+)
19主电源负极 (-)
20电机4 W相
21电机4 V相
22电机4 U相

连接器引脚定义

信号连接器

引脚功能线缆颜色
1接地 (GND)⚫ 黑色
2主电源正极 (+)🔴 红色
3电机1 信号⚪ 白色
4电机2 信号⚪ 白色
5电机3 信号⚪ 白色
6电机4 信号⚪ 白色
7电流🔵 蓝色
8遥测🟠 橙色

绝对最大额定值

端口/引脚参数最小值最大值单位
主电源总线输入电压1236V
电机相位输出电压V_BUS - 0.6V_BUS + 0.6V
信号输入电压3.35.0V
遥测输出电压-3.3V

接线指南

电源输入

重要提示
  • 确保输入纹波小于总线电压的 5%
  • 建议最大输入引线长度:30 cm(12 英寸)
  • 根据应用的电流需求使用适当规格的线材

信号接线

  • 将信号线连接到飞控的电机输出端口
  • 支持的协议:PWM(50Hz)、Dshot、双向 Dshot、Oneshot、Multishot、Proshot
  • 必须连接地线以确保正确的信号参考

电流检测

板载电流检测监控器允许飞控通过 电流 引脚(端口 10)读取实时电流。使用此功能时,请在飞控中配置以下增益值:

  • 电流检测增益:6.25 mV/A
备注

电流检测需要飞控支持模拟电流输入并配置正确的增益值。请参阅飞控文档以获取设置说明。

电机连接

电机U 相V 相W 相
电机1端口 3端口 2端口 1
电机2端口 14端口 13端口 12
电机3端口 17端口 16端口 15
电机4端口 22端口 21端口 20
备注

可以通过交换任意两根相线或通过软件配置来反转电机方向。
