安装与散热
本页面提供 AJAX 电子调速器的安装说明和热管理指南。
电容
AJAX 配备板载固态电容，可为大多数使用场景提供足够的滤波能力。
额外储能电容
对于涉及频繁快速油门变化的应用，SIGSA 建议在电源输入焊盘上额外添加外部储能电容，以提供额外的电压纹波滤波。
提示
低 ESR 和高纹波电流额定值的储能电容有助于在动态负载条件下最大程度减少发热。
SIGSA 推荐以下电容：
| 规格 | Rubycon ZLH 系列 |
|---|---|
| 料号 | 50ZLH820MEFC12.5X35 |
| 电容量 | 820 µF |
| 额定电压 | 50 V |
| 类型 | 电解电容（低 ESR、高纹波电流） |
安装
AJAX 采用标准 30.5 mm × 30.5 mm（4 点）安装孔位，兼容大多数 30.5 mm 无人机机架。每台设备均附带电气隔离硅胶垫圈，适配 M3 紧固件。
务必使用垫圈
严禁在未安装原装硅胶垫圈的情况下安装本电调。螺丝柱与 PCB 之间的金属直接接触可能导致短路，造成电调不可逆损坏并存在火灾隐患。未使用垫圈安装所造成的损坏可能导致保修失效。
电气隔离
重要提示
在安装组件中，裸露触点与任何导电材料之间应保持至少 0.6 mm 的空气间隙。所有导热界面材料必须具有电气绝缘性，以防止短路。
环境防护
警告
AJAX 是一块裸板，有大量裸露的连接点。接触水、严重潮湿或大量灰尘/颗粒物可能导致设备故障。
根据您飞行器的使用环境，确保实施适当的环境防护措施：
- 使用三防漆或热缩管进行防潮保护
- 在多尘环境中考虑使用外壳
- 确保充足的通风以保证散热气流
热管理
AJAX 的紧凑尺寸和高功率密度需要有效的散热方案，以保持组件在安全工作温度范围内。

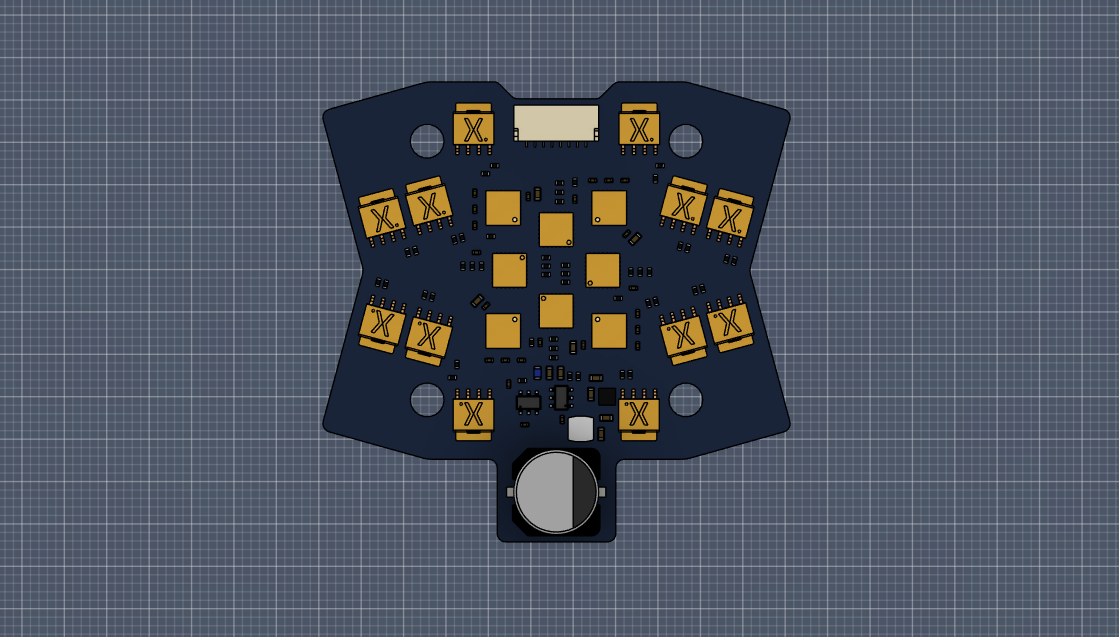

橙色区域标识高热量产生区域。
散热建议
AJAX 具有特别高的功率密度，因此有效散热至关重要。为确保在额定相电流下持续运行，您的散热方案必须能够有效地将热量从设备散发到环境中。为保证长期可靠性，建议温度限制为 75℃。
- 被动散热： 安装到具有足够热容量的金属散热器或机架上。SIGSA 建议在 MOSFET 封装顶部放置散热器以获得最佳散热效果。
- 主动散热： 对于大电流应用，确保电调上方有直接气流通过。
- 导热界面材料： 在电调和散热器之间使用高质量的导热垫或导热膏。
提示
在初始测试期间监测电调温度，以确保您的散热方案适合您的特定应用。
