安装与散热

本页面提供 KRIOS™ MINI 电子调速器的安装说明和热管理指南。

电容安装(PM0A92-XX-B 变体)

KRIOS™ MINI PM0A92-XX-B 变体出厂时不带板载电解电容。在通电使用前,必须在电源输入焊盘上焊接外部电容,以滤除电压纹波并保护电调免受电气损坏。

切勿在未安装电容的情况下运行

在未安装外部电容的情况下运行 PM0A92-XX-B 变体可能会导致过大的电压尖峰和纹波,从而导致电调损坏。在连接电源之前,请务必安装电容。

推荐电容

以下电容由 SIGSA 验证并推荐用于 PM0A92-XX-B 变体:

规格CAPXON ZH 系列Rubycon ZLH 系列
料号ZH471M035G160A35ZLH470M10X16
电容量470 µF470 µF
额定电压35 V35 V
类型电解电容(低 ESR、高纹波电流)电解电容(低 ESR、高纹波电流)

焊接步骤

  1. 确认电源输入焊盘 — 在 KRIOS™ MINI PM0A92-XX-B 电路板上找到正极和负极焊盘。
  2. 准备电容引脚 — 剪裁至适当长度并上锡。
  3. 注意极性 — 将电容负极引脚(标有条纹的一侧)对准负极焊盘。
  4. 焊接 — 将电容引脚焊接到电源输入焊盘上。
  5. 检查 — 确认焊点润湿良好,且无焊锡桥接到相邻焊盘。
提示

电容引脚应尽可能短以减小电感。如果电容在运行中可能受到振动,请适当提供应力释放。

安装

由于紧凑的设计,KRIOS™ MINI 不包含安装孔。SIGSA 建议使用电子胶或扎带将电调固定到位。

电气隔离

重要提示

在安装组件中,裸露触点与任何导电材料之间应保持至少 0.6 mm 的空气间隙。所有导热界面材料必须具有电气绝缘性,以防止短路。

环境防护

警告

KRIOS™ MINI 是一块裸板,有大量裸露的连接点。接触水、严重潮湿或大量灰尘/颗粒物可能导致设备故障。

根据您飞行器的使用环境,确保实施适当的环境防护措施:

  • 使用三防漆或热缩管进行防潮保护
  • 在多尘环境中考虑使用外壳
  • 确保充足的通风以保证散热气流

热管理

KRIOS™ MINI 的紧凑尺寸和高功率密度需要有效的散热方案,以保持组件在安全工作温度范围内。

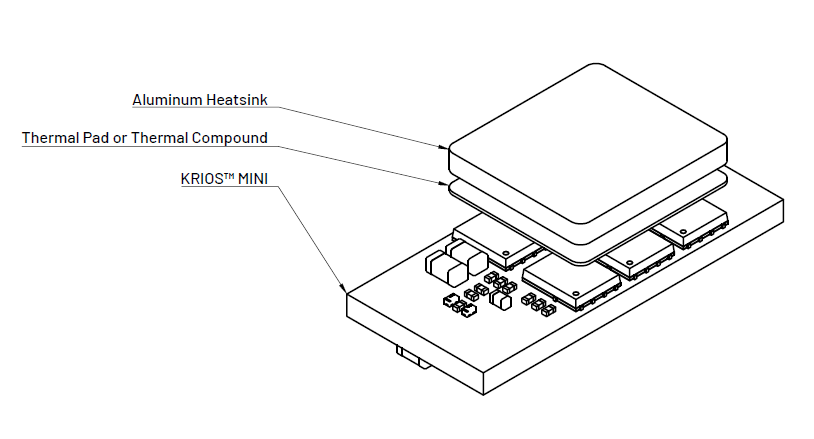

KRIOS MINI 热结构图

散热建议

KRIOS™ MINI 具有特别高的功率密度,因此有效散热至关重要。为确保在额定相电流下持续运行,您的散热方案必须能够有效地将热量从设备散发到环境中。为保证长期可靠性,建议温度限制为 75℃。

  • 被动散热: 安装到具有足够热容量的金属散热器或机架上。SIGSA 建议在 MOSFET 封装顶部放置散热器以获得最佳散热效果。
  • 主动散热: 对于大电流应用,确保电调上方有直接气流通过。
  • 导热界面材料: 在电调和散热器之间使用高质量的导热垫或导热膏。
提示

在初始测试期间监测电调温度,以确保您的散热方案适合您的特定应用。
